Manuelle 2D-Videomessmaschine. Strumento di messaggistica 2D

Manuelle 2D-Videomessmaschine. Strumento di messaggistica 2D

Applicazione: La serie è adatta a tutte le applicazioni di misurazione 2D. Misurazione automatica di forme ed elementi
CONDIVIDERE
Invia richiesta

Descrizione

Informazioni di base
Modello numero:YVM-3020VT
Assistenza clientiE
GaranziaUn anno
TipSistema di videomessaggio 2D
Metodo operativoManuale
marchioANCHE
OrigineCina
Capacità produttiva600/anno
Descrizione del prodotto

2D Manual Video Measuring Machine 2D Measurement Instrument

2D Manual Video Measuring Machine 2D Measurement Instrument

Applicazione:

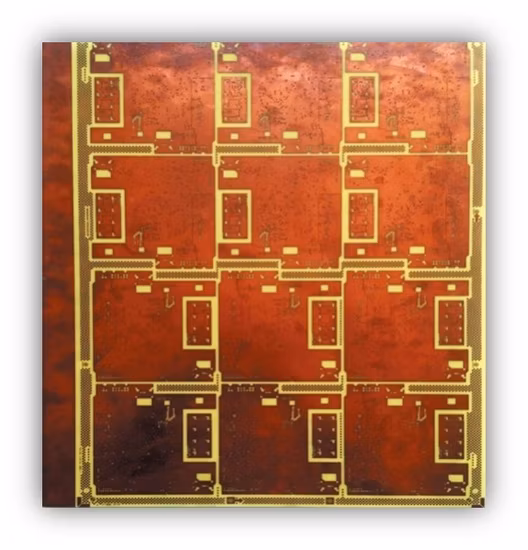

La serie è adatta a tutte le applicazioni di misurazione 2D. Misurazione automatica di forme ed elementi geometrici, lunghezze, angoli, contorni, ampiamente utilizzata nell'industria dei circuiti stampati, FPC, film e altre misurazioni e controllo qualità

caratteristiche
1. Software di misurazione professionale YX-CSPC 2. La macchina adotta la struttura del corindone, che ha una buona stabilità. Resistenza al calore e alla corrosione.3.

Glasgitterlineale 0,5 um

4.

Gli assi XYZ utilizzano un binario di guida a V e una vite a ricircolo di sfere
5.Con specchio ingranditore manuale 0,7-4,5x

2D Manual Video Measuring Machine 2D Measurement Instrument

ArticoloSpecifica tecnica
Modello numeroYVM-3020VTYVM-4030VTYVM-5040VT
Campo di misura300*200*200 mm400*300*200 mm500*400*200 mm
Dimensioni della macchina650*600*1650 mm850*800*1650 mm950*850*1650 mm
Peso della macchina180 kg250 kg350 kg
Misurare la precisioneX,Y:(3+L/200)μm Z: (5+L/200)μm
Precisione di ripetizione3μm
Guarnizione vetro cuscinetto (kg)50 kg
Lenti della macchina fotograficaLente di ingrandimento manuale a fessura ad alta risoluzione 0,7-4,5x
CCDTelecamera a colori 1/3" ad alta risoluzione con 750 linee
MesssoftwareL'YCSPC
Sorgente luminosa verso l'altoSorgente di luce fredda LED ad anello di superficie a 3 anelli con 8 aree, luminosità regolabile
Sorgente luminosa inferioreDesign del percorso luminoso parallelo, sorgente di luce fredda LED a regolazione continua
Binario di guidaBinario di guida a V ad alta precisione
Prestazione220 V (CA) 50 Hz
